Иновативни решения за ефективна обработка: „Фрезата FU1600 е инженерно решение, създадено за ефективна обработка на тежки детайли. Голямата маса позволява прецизно изпълнение дори на сложни проекти. Сервозадвижванията и сачмено-винтовите двойки по всяка ос осигуряват мощност и отличен контрол. Универсалната въртяща се глава, централното смазване и LED лампата са част от функциите, които правят фрезата предпочитан избор за професионалисти.“

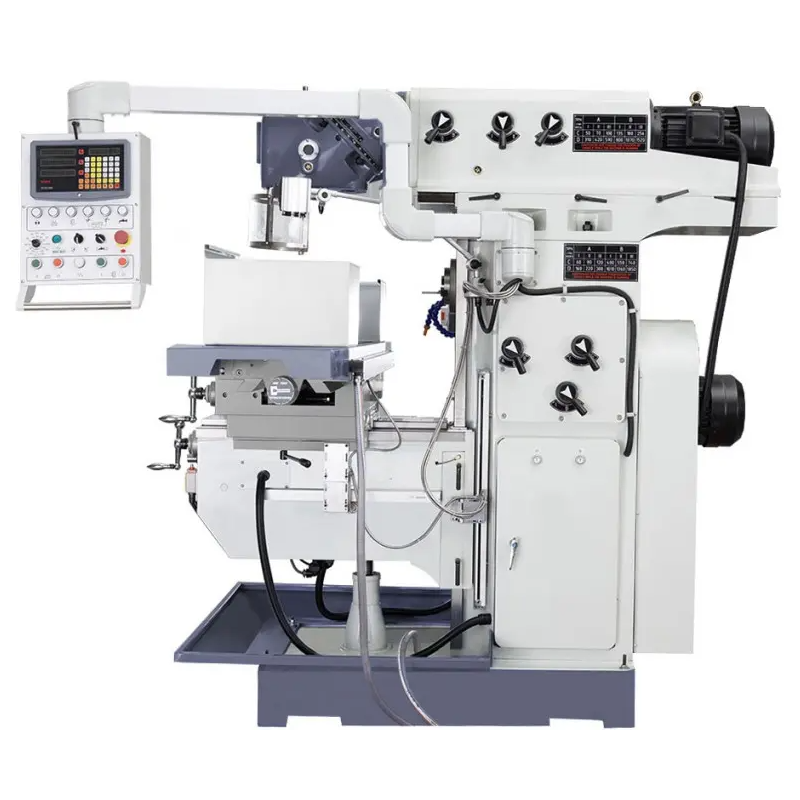

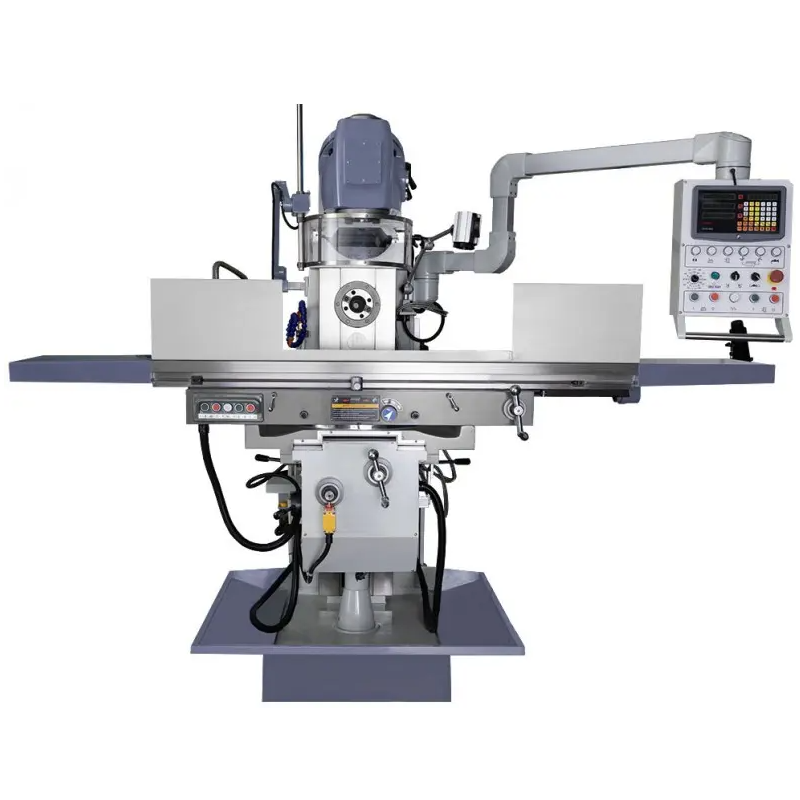

Конзолна фреза FU1600 е професионална универсална фреза за метал, предназначена за обработка на големи и тежки детайли. Работната маса 1600x500mm с товароносимост 1 800kg, шпинделът ISO50 и главното задвижване 7,5kW осигуряват параметри, подходящи за интензивна работа в производствени предприятия, инструментални цехове и отдели по техническа поддръжка.

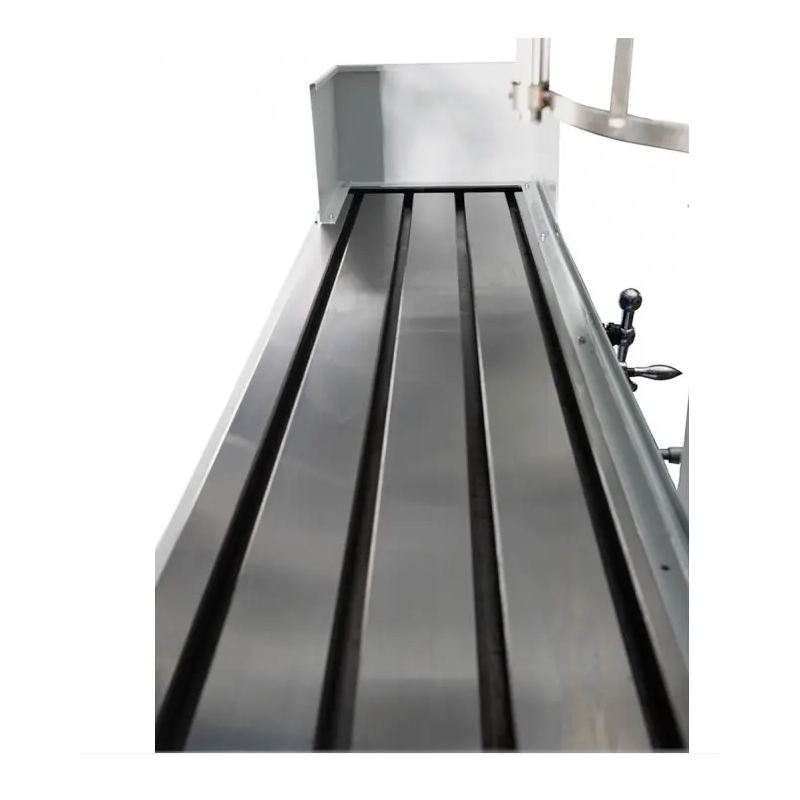

FU1600 е проектирана като индустриална конзолна фреза за взискателни процеси на механична обработка. Масата с размери 1600x500mm и товароносимост 1 800kg позволява стабилно закрепване на масивни детайли и разширена технологична екипировка. Ходовете 1200mm по ос X, 700mm по ос Y и 500mm по ос Z осигуряват широк диапазон на позициониране спрямо инструмента.
Тихо работещата предавка на вертикалния шпиндел използва закалени и шлифовани зъбни колела, което подпомага стабилната работа на задвижващия механизъм. Универсалната фрезова глава, накланяща се в две равнини, разширява диапазона на позициониране на шпиндела и позволява обработка на повърхности, изискващи промяна на ъгъла на водене на инструмента.
Един от ключовите възли на машината е шпинделът с конус ISO50. Диапазонът на скоростите включва 27 степени от 30 до 2 050об./мин., благодарение на което оборотите могат да бъдат съобразени с диаметъра на инструмента, вида на материала и характера на извършваната операция. Разстоянието от конуса на шпиндела до повърхността на масата е 50 - 550mm.
Фрезовата глава, накланяща се в две равнини, позволява промяна на позицията на инструмента спрямо обработвания детайл. Комбинирането на двете посоки на накланяне позволява постигането на широк диапазон от работни позиции, благодарение на което универсалната фреза FU1600 може да се използва за фрезоване на равнини, канали и повърхности, разположени под ъгъл.
Скоростта на подаване по оси X и Y е 10 - 1000mm/min, а по ос Z 5 - 500mm/min. Ускорените подавания достигат 2540mm/min по оси X и Y и 1700mm/min по ос Z. Това позволява съкращаване на позициониращите движения и повишаване на ефективността при изпълнение на последователните операции.
Фреза за метал FU1600 е предназначена за производствени предприятия, инструментални цехове, ремонтни работилници и отдели по техническа поддръжка. Подходяща е за обработка на корпуси, плочи, конструктивни елементи и машинни части, особено когато са необходими голяма товароносимост на масата, широк диапазон на ходовете и възможност за позициониране на главата под различни ъгли. Това е решение за потребители, търсещи тежка индустриална фреза ISO50 за разнообразни процеси на механична обработка.
| Технически параметри | |
|---|---|
| Размери на масата | 1600x500mm |
| Товароносимост на масата | 1 800kg |
| Ход по ос X | 1200mm |
| Ход по ос Y | 700mm |
| Ход по ос Z | 500mm |
| Диапазон на скоростите | (27) 30 - 2 050об./мин. |
| Конус на шпиндела | ISO50 |
| Разстояние от конуса на шпиндела до повърхността на масата | 50 - 550mm |
| Въртяща се глава | 360° |
| Ускорено подаване по ос X | 2540mm/min |
| Ускорено подаване по ос Y | 2540mm/min |
| Ускорено подаване по ос Z | 1700mm/min |
| Скорост на подаване по ос X | 10 - 1000mm/min |
| Скорост на подаване по ос Y | 10 - 1 000mm/min |
| Скорост на подаване по ос Z | 5 - 500mm/min |
| Мощност, главно задвижване | 7,5kW |
| Габаритни размери | 2475x2260x2180mm |
| Тегло | 5 000kg |
Конфигурацията на оборудването позволява универсалната фреза FU1600 да бъде адаптирана към изискванията на конкретния технологичен процес и начина на организация на работното място.
*Посочената цена се отнася единствено за машината и не включва опционално/допълнително оборудване, монтаж, транспорт или обучение; моля, свържете се с нашия консултант за повече информация.
Масата с товароносимост 1 800kg, шпинделът ISO50, задвижването 7,5kW, големите ходове на осите и теглото на конструкцията от 5 000kg правят FU1600 подходяща за взискателни индустриални приложения. Свържете се с консултант на CORMAK, за да изберете версията на оборудването и екипировката, подходящи за обработваните детайли и планирания процес на фрезоване.
